MEMELİ TİP KAYNAK CİVATALARI (Kondansatör deşarjlı) |
| |

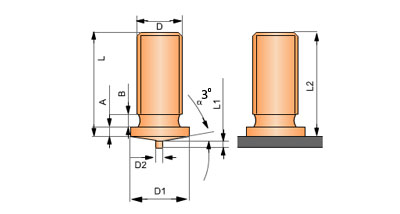

| STANDART TİP |
|
 |
| D |
L |
D1 |
| M3 |
6-50 |
4,5 |
| M4 |
6-50 |
5,5 |
| M5 |
8-50 |
6,5 |
| M6 |
8-55 |
7,5 |
| M8 |
10-60 |
9 |
| M10 |
12-60 |
10,5 |
|
| Malzeme: Demir (St37-3) Bakır kaplamalı, Paslanmaz çelik, Aluminyum (max. M8), Pirinç (max. M8) |
|
| |
|

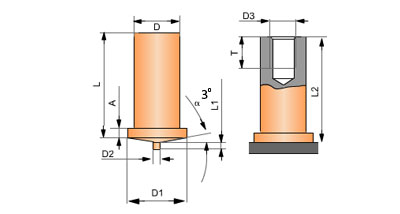

| İÇTEN DİŞLİ TİP |
|
 |
| D |
L |
D1 |
| Ø5 |
6-30 |
7 |
| Ø6 |
6-30 |
7 |
| Ø7,1 |
10-30 |
7,5 |
| Ø8 |
10-30 |
9 |
|
| Malzeme: Demir (St37-3) Bakır kaplamalı, Paslanmaz çelik, Aluminyum (max. M8), Pirinç (max. M8) |
|
| |
|

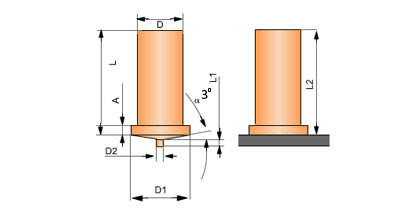

| DİŞSİZ PİM |
|
 |
| D |
L |
D1 |
| Ø3 |
6-25 |
5 |
| Ø4 |
8-35 |
6 |
| Ø5 |
8-40 |
7 |
| Ø6 |
10-50 |
7,5 |
| Ø7,1 |
10-55 |
9 |
|
| Malzeme: Demir (St37-3) Bakır kaplamalı, Paslanmaz çelik, Aluminyum (max. M8), Pirinç (max. M8) |
|
| |
|

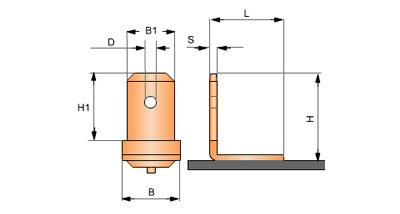

| TOPRAKLAMA SOKETİ |
|
 |
| S |
H |
H1 |
D |
B |
B1 |
L |
| 0,8 |
12 |
8 |
1,5 |
8 |
6,3 |
10 |
|
| Malzeme: Demir (St37-3) Bakır kaplamalı, Paslanmaz çelik, Aluminyum (max. M8), Pirinç (max. M8) |
|
| |
|
| İZOLASYON ÇİVİSİ |
|
Malzeme: - Demir
- Paslanmaz çelik
- Aluminyum
|
|
| D |
L |
| Ø2,1 |
15-100 |
| Ø2,6 |
15-100 |
| Ø3 |
15-150 |
| Ø4 |
15-200 |
| Ø5 |
15-200 |
|
| |
|
|

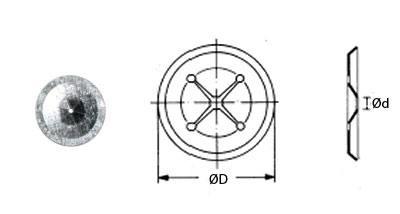

| İZOLASYON PULU |
 |
| ØD |
Ød |
| 38 mm |
3 mm |
| 38 mm |
5 mm |
| 38 mm |
6 mm |
| 38 mm |
8 mm |
| 38 mm |
10-55 |
|
| Malzeme: Yay çeliği (Beyaz galvaniz kaplamalı), Yay çeliği (Siyah) |
|
|
